SANWA M17 ワイヤレス充電出来るようにしてみた。

twitterで見かけたので、早速真似させて貰いましたよっと。

M17のバッテリーの充電をQi経由（ワイヤレス充電）で出来るようにする！
全くメーカーから推奨されていないので、自己責任で！！

M17はマイクロUSBで充電出来る様になってるけど、まぁ使いづらい。
なんで、置くだけ充電出来るようになれば楽なんじゃね？？と。

M17の裏蓋開けると、こんな感じに。
ハードケースのリポなのね。
これならコネクタ差し替えでコネクタ壊れても、これだけ交換すればOK。

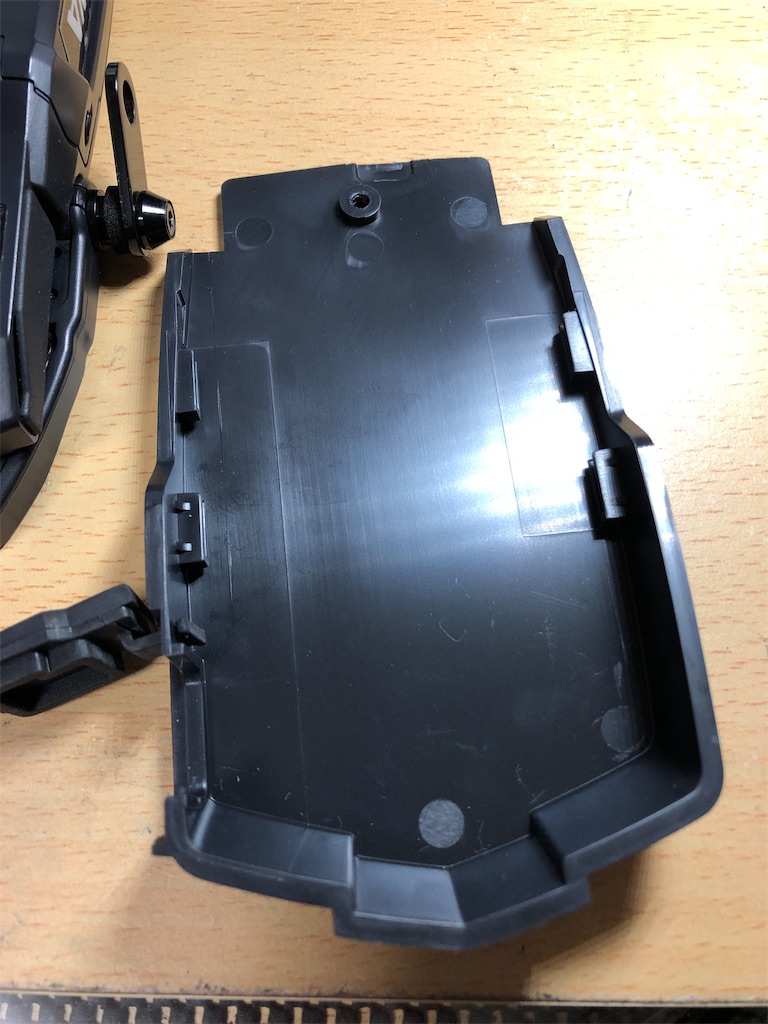

裏蓋はこんな感じに。
割とゴソッと外れる。

で、充電用のユニット（Qiレシーバー）を電池に装着してやるだけ。

今回使ったのは、これ。

Ewin® Android Qiレシーバー(高価値 極薄) Androidスマホ ワイヤレス充電レシーバー Micro USB 端子対応 置くだけ充電シート シングルコイル 非接触充電（短辺側上方に、ワイド側下方）

• 出版社/メーカー: Ewin


• メディア: エレクトロニクス


• この商品を含むブログを見る



 コネクタの方向は長い方が下（本体側）じゃないと、多分収まらないので注意。

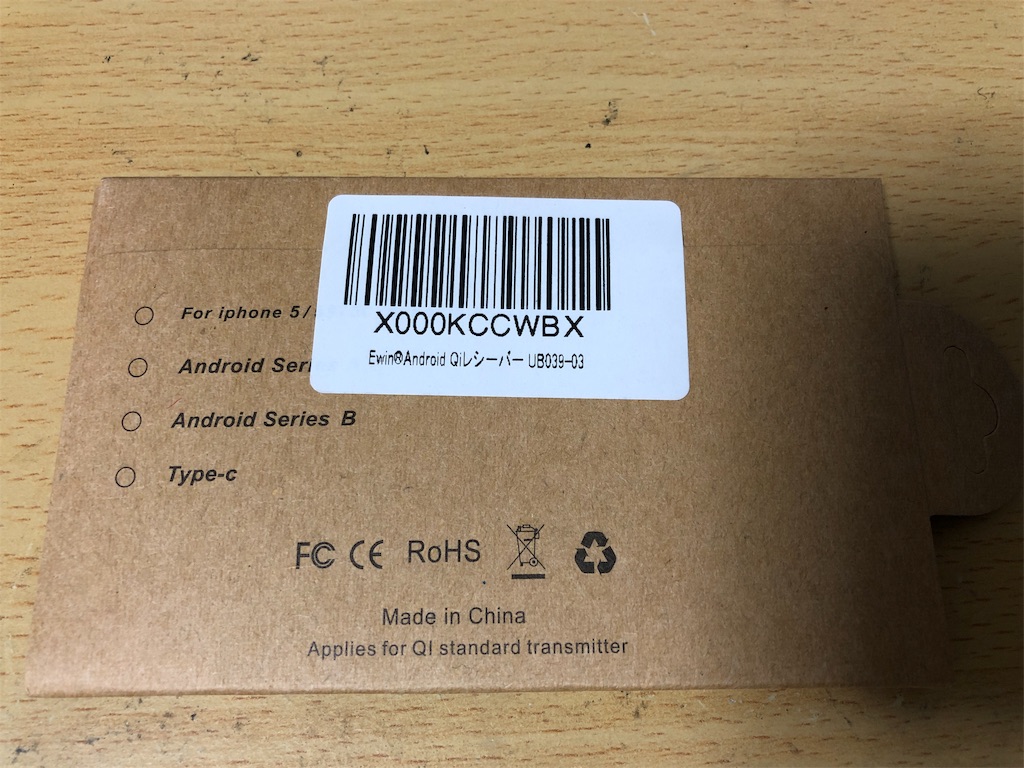

Ewin製のQiレシーバー。
MicroUSBタイプを選ぶこと。

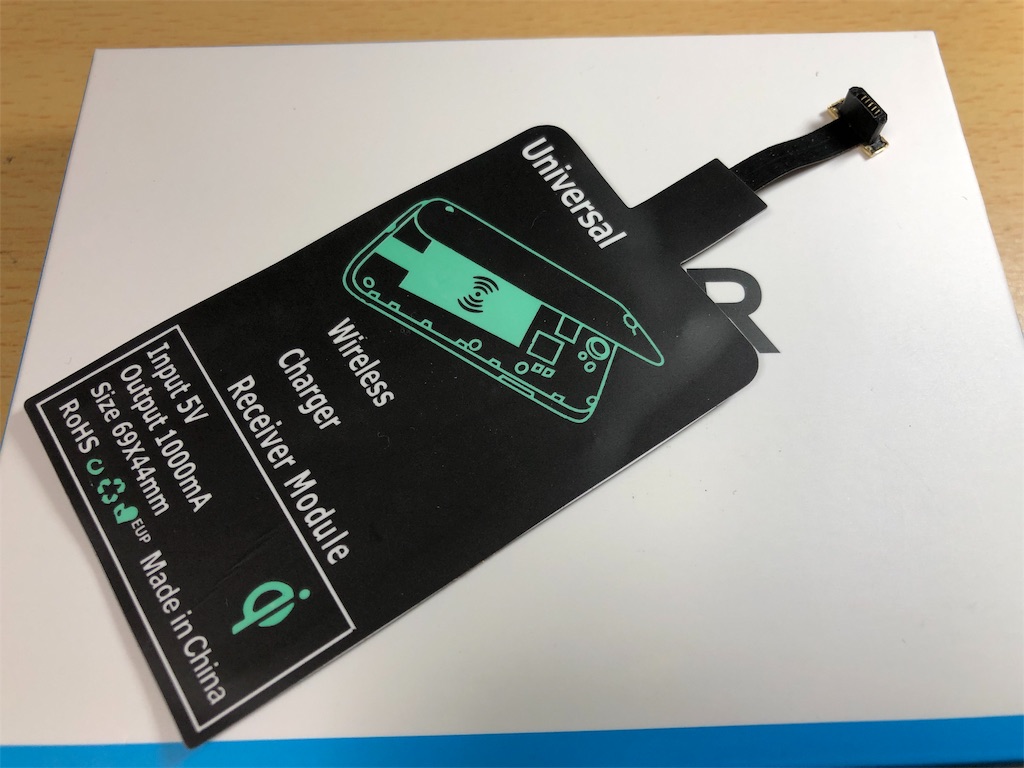

こんな感じ。
まぁ、簡単にいうとタダのコイルが中に入ってるだけ。

裏面。
コネクタが金色ってのがねぇｗ

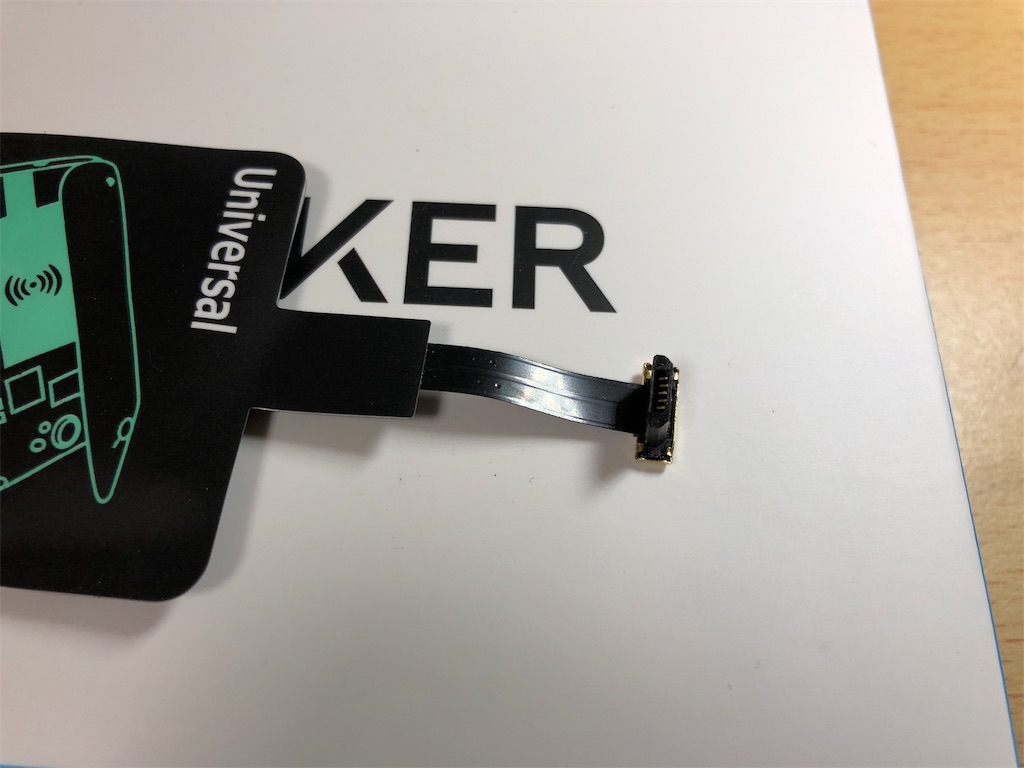

コネクタ部のアップ。
このコネクタの方向じゃないと駄目だから注意。

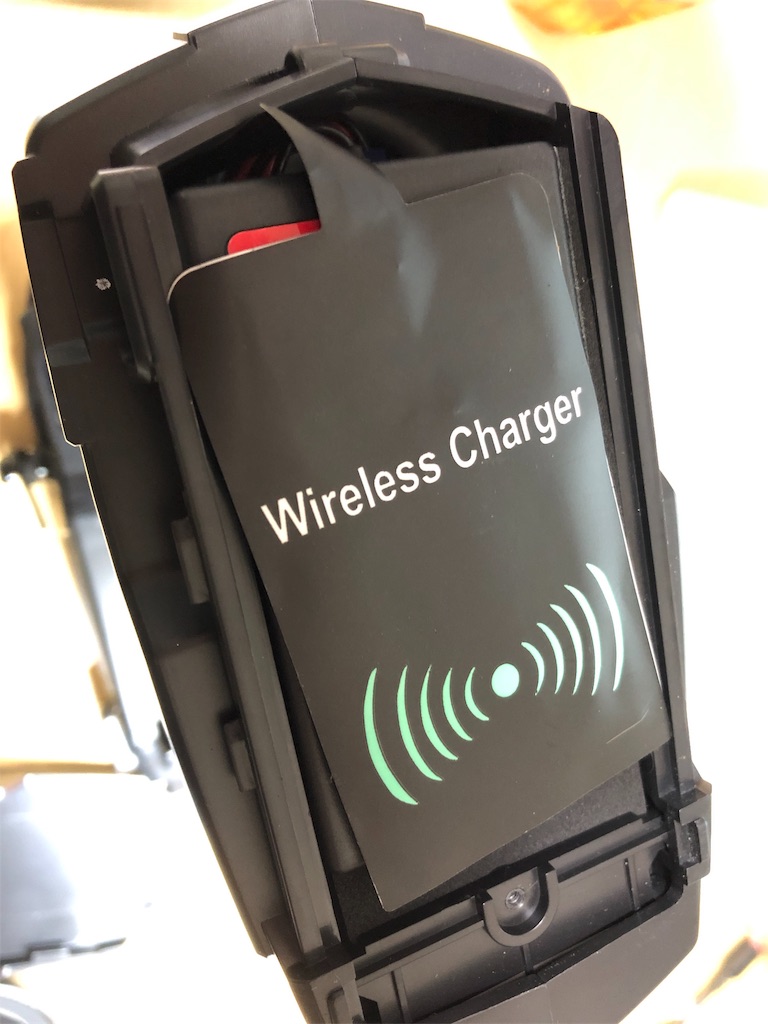

で、このQiレシーバーをリポのコネクタに挿して、うまーく収める。
リポ入れる時には、コネクタが邪魔で真っ直ぐ入れられないので、コネクタ部を先に入れて斜めに押し込んでく感じでイケるはず。

フレキケーブルを割と無理くり取り回すので切断とか断線しないように注意。

ガツッと閉めたら、充電できるかチェック。
普通のQiの充電器を使ってやればOK。

割と前の方を置いてやらないと駄目なんで、Qiの充電器は大きめのやつを選んだ方が良いと思う。

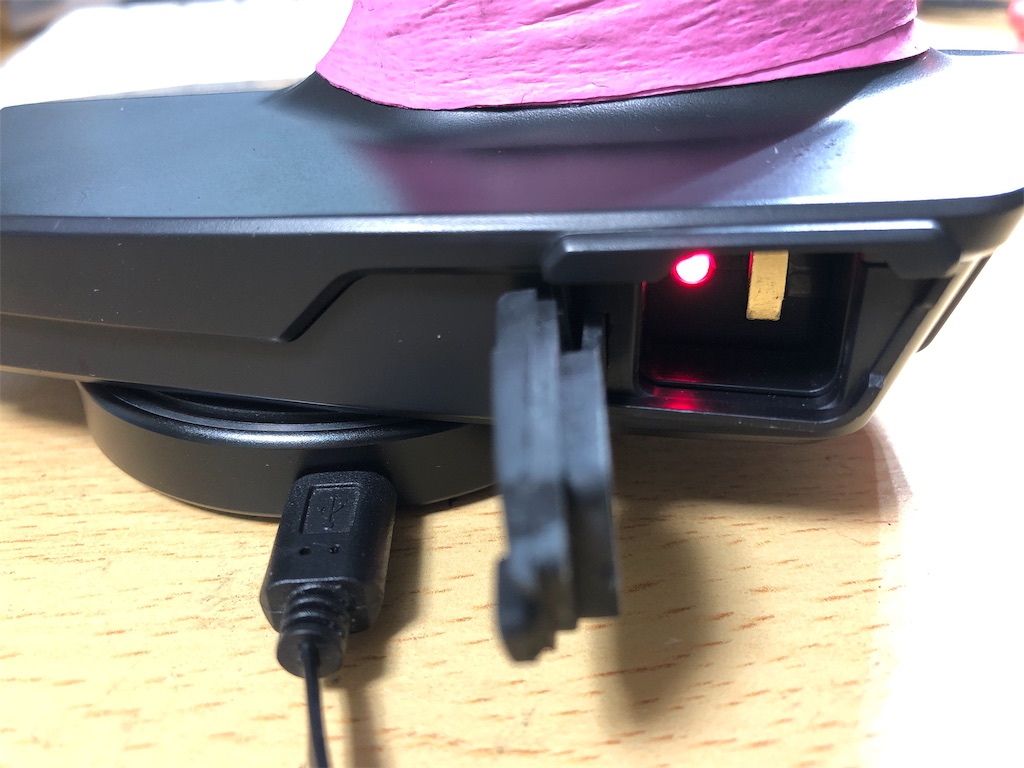

で、充電してるランプも無事着いて動作確認OK。
超便利。

注意点としては、Qi使ってるからか結構熱持つので様子見しながらの方が良いと思う。

長時間放置とかはダメ絶対。
